Enseignement de spécialité SE 2023/2024 Groupe 1 / B1
Chaîne de commande de système embarqué
Cette page est un exemple. N'oubliez pas de remplacer 01 par votre numéro de groupe et 01 par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : File:2023 ES 01 01 cao.zip.
Schéma électronique de la carte :
Résultat du routage :
Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php ... ?>
Copie écran du formulaire HTML :
Application mobile

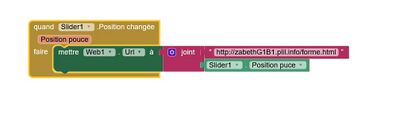

Partie principale des blocs de mon application :
Bilan
Séance1:
Découverte des logiciels Kicad. On a réalisé le schéma electronique de notre carte et debuté le routage.
Séance2:
Finalisation du routage et impression de la carte.
Séance 3:
Découverte des logiciels pour réaliser l'application web et mobile : MIT APP et AppInventor
Séance 4:
Soudage de la carte.
Séance 5:
Réalisation des applications web et mobile
Bilan général :
Pour la première partie, qui consiste à réaliser le schéma électronique et le routage de la carte s'est bien passé. Nous avons bien compris le fonctionnement des logiciels de Kicad.
Malheureusement, à la suite du soudage, la carte a eu un court circuit mais nous avons pu utilisé une autre carte pour la dernière partie.
Nous avons réalisé l'application Web et l'application qui sont indépendamment fonctionnel :
- Nous avons réalisé une appli web qui relie un site internet sur une application. Nous avons essayé d'introduire une barre permettant de régler l'intensité de clignotement des led de notre carte. Nous avons bien assimilé le fonctionnement de MIT APP.
- On a pu aussi développer la page web permettant de régler l'intensité de clignotement de la carte en rentrant une valeur de 0 à 255 (1 = clignotement lent; 255= clignotement rapide).
Malheureusement nous n'avons pas réussi à lier l'appli web et l'appli mobile, nous pensons que la jauge permettant d'assurer la valeur de clignotement sur l'appli mobile n'arrive pas à comprendre la valeur qu'il doit envoyer à la carte. Effectivement comme il faut rentrer une valeur sur l'appli web, la valeur ne se dirige pas dans la carte.
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande : Media:2023_ES_01_01_bilan.mp4
