Chaîne de commande de système embarqué
Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : File:2023 ES 01 05 cao.zip.

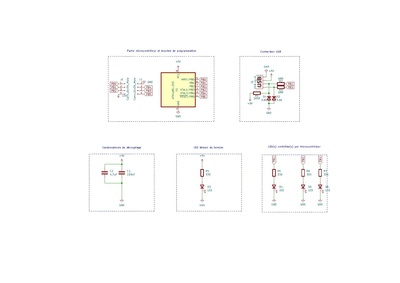

Schéma électronique de la carte :
Résultat du routage :

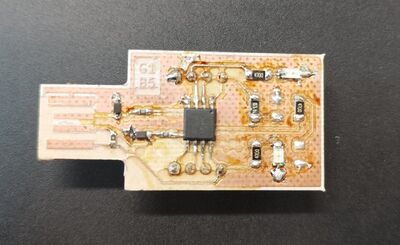

Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Media:2023_ES_01_05_carte_LedBlink.mp4
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php
define('SERIAL_DEVICE','/dev/ttyACM0');
define('SERIAL_SPEED', 9600);
$number=$_REQUEST['duree'];
system('stty -F ' .SERIAL_DEVICE.'clocal -crtscts -ixon -ixoff');
system('stty -F ' .SERIAL_DEVICE.' '.SERIAL_SPEED);
file_put_contents(SERIAL_DEVICE,chr($number));
?>

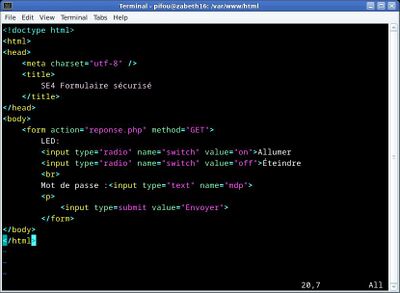

Copie écran du formulaire HTML :
Application mobile

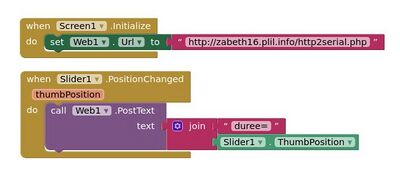

Partie principale des blocs de mon application :
Bilan
Nous avons pu réaliser toutes les étapes de la conceptions de la clé. Cependant, nous avons eu un petit problème au niveau des leds, en effet, nous les avions mis à l'envers. Nous l'avons remarqué lorsque nous l'avons branché, pour arranger la situation, nous avons du dessouder les leds avec l'aide d'un professeur. Finalement, comme vous aviez pu voir dans les vidéos, le problème a été résolu. Par la suite, nous avons crée la page Web, qui nous permettait de varier la fréquence du clignottement de la led. Cette partie ne nous a posé aucun problème. Pour finir, nous avons réussi à réaliser l'application mobile, on n'a pas pu le tester car nous n'avions pas accès au même réseau ce jour-là. A la dernière séance, le professeur nous a informé que cela a été réglé donc nous avons essayé, on a eu quelques échecs avant de d'avoir le résultat que vous pouvez visionner ci-dessous.
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande : Media:2023_ES_01_05_bilan.mp4
