Chaîne de commande de système embarqué
Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : File:2023 ES 1 B6 cao.zip.

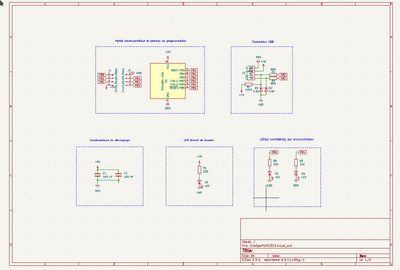

Schéma électronique de la carte :

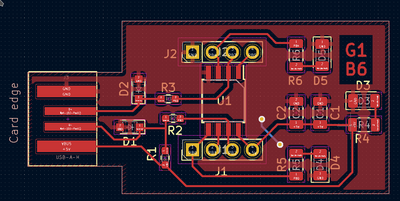

Résultat du routage :
Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php
define('SERIAL_DEVICE','/dev/ttyACM0');
define('SERIAL_SPEED',9600);
$number=$_REQUEST['duree'];
system('stty -F '.SERIAL_DEVICE.' clocal -crtscts -ixon -ixoff');
system('stty -F '.SERIAL_DEVICE.' '.SERIAL_SPEED);
file_put_contents(SERIAL_DEVICE,chr($number));
?>

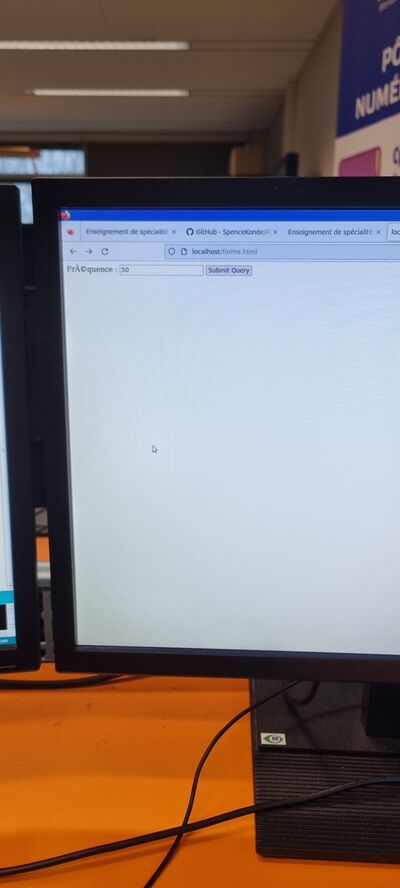

Copie écran du formulaire HTML :
Application mobile

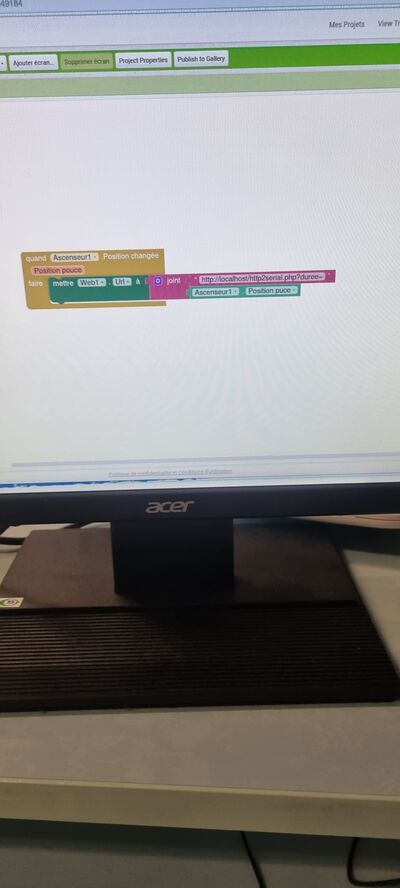

Partie principale des blocs de mon application :
Bilan
Nous avons pu malgré des difficultés en chemin, réaliser notre carte, informatiquement puis physiquement grâce à la soudure des composants.
Visiblement fonctionnelle, on a pu apercevoir le clignotement de la LED lorsqu'on la connectait à l'ordinateur.
Il a fallu ensuite réaliser le logiciel ainsi que la plateforme web permettant de piloter l'intensité de notre carte, nous avons pu coder l'application sans trop de difficultés
avec les blocs adaptés grâce à un système intuitif, mais le problème est survenu lorsqu'il fallait la lier à notre site.
En effet, malgré l'utilisation du bon format du lien (dans lequel la fréquence se modifie), il nous a été impossible de relier notre application à notre site, bien que
celle-ci fonctionnait bien.
Malgré tout, cet ensemble de séances nous a permis d'assimiler les idées principales de ce que propose la formation SE à Polytech, alliant programmation et électronique.
Les outils mis à notre disposition étaient simples d'utilisation et nous étions bien accompagnés, même si l'on regrette avoir échoué à faire fonctionner correctement notre application
simultanément à notre carte !
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande : Media:2023_ES_1_B6_bilan.mp4
