Enseignement de spécialité SE 2023/2024 Groupe 2 / B5
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : ma carte électronique.

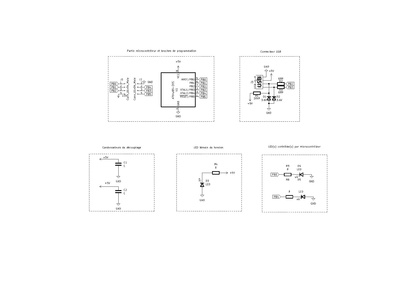

Schéma électronique de la carte :

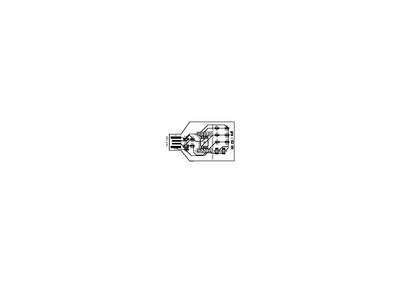

Résultat du routage :
Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php
define('SERIAL_DEVICE', '/dev/ttyACM0');
define('SERIAL_SPEED', 9600);
$number = $_REQUEST['duree'];
system('stty -F ' . SERIAL_DEVICE . ' clocal -crtscts -ixon -ixoff');
system('stty -F ' . SERIAL_DEVICE . ' ' . SERIAL_SPEED);
file_put_contents(SERIAL_DEVICE, chr($number));
?>
Copie écran du formulaire HTML :
Application mobile

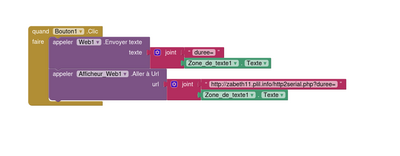

Partie principale des blocs de mon application :
Bilan
Nous avons pu finir tout le processus pour piloter notre carte USB à distance via l'application mobile ou le site WEB. Pour ce dernier, via le réseau Polytech nous pouvons y accéder sur d'autre appareil.
Pour ce qui est des soucis rencontrés, les autorisations root et apache ont été nos principaux obstacles. Hormis cela, pour tous le développement, en appliquant nos connaissances antérieures nous avons pu faire ça assez simplement.
Pour le routage électronique, le cahier des charges était clair et précis ce qui nous a permis de ne pas perdre de temps tout en gagnant en compétence. Nous avons donc pu procéder au soudage sans problème. le soudage a été effectué de manière soignée et qui fonctionne étant donné que la LED clignote belle et bien.
Pour finir, nous n'avons pas fait la programmation de la carte étant donnée quelle a été fait par le professeur durant la semaine qui a séparer nos cours. Il ne restait donc plus qu'à tester que tout fonctionner bien ensemble. Après une dernière attribution de droit tout fonctionne correctement ! Nous avons tout de même améliorée l'application en implémentant un slider pour modifier l'intervalle d'une manière plus simple.
