Chaîne de commande de système embarqué

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Carte réalisée en utilisant le logiciel KiCAD : ma carte électronique.

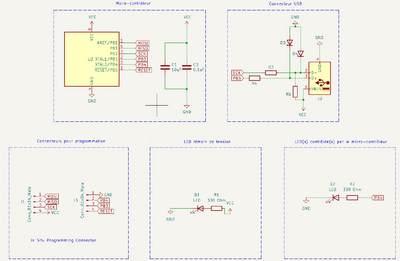

Schéma électronique de la carte :

Mon schéma électronique

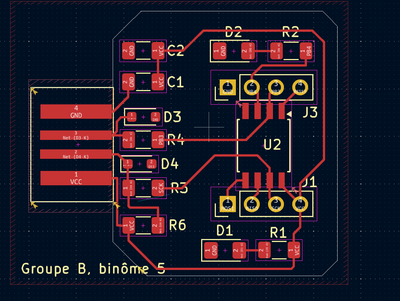

Résultat du routage :

Mon routage

Photo de la carte soudée :

Ma carte

Vidéo très courte et en basse résolution de la carte en fonctionnement :

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
  define('SERIAL_DEVICE','/dev/ttyACM0');
  define('SERIAL_SPEED',9600);
  $number=$_REQUEST["duree"];
  system('stty -F '.SERIAL_DEVICE.' clocal -crtscts -ixon -ixoff');
  system('stty -F '.SERIAL_DEVICE.' '.SERIAL_SPEED);
  file_put_contents(SERIAL_DEVICE,chr($number));
 echo 'Fréquence demandée : ' . $number;
 ?>

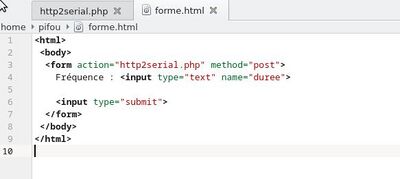

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

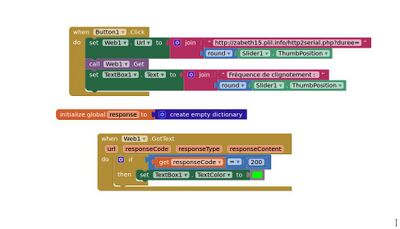

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Au terme de la découverte de la spécialité Systèmes Embarqués, nous avons complété le projet, comme la vidéo l'indique. La LED clignote au souhait de l'utilisateur du smartphone, tout fonctionne.

A la fin de la 1ère séance, nous avions fini de mettre les composants sur la carte sur le logiciel KiCAD, et nous venions de commencer le routage.

A la fin de la 2e séance, nous avions lancé l'impression de la carte électronique.

A la fin de la 3e séance, nous avions presque fini de souder la carte.

A la fin de la dernière séance, nous avons finalisé le projet. Dans cette séance, nous avons réalisé le site web et l'application mobile, et nous avons fini la soudure en nous partageant le travail (un côté soudure, un côté web).

Media:2024_ES_B_05_bilan.mp4
