Enseignement de spécialité SE 2024/2025 Groupe B / B6
Chaîne de commande de système embarqué
Cliquez simplement sur le lien rouge pour téléverser un document.
Un ptit mot
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : ma carte électronique.

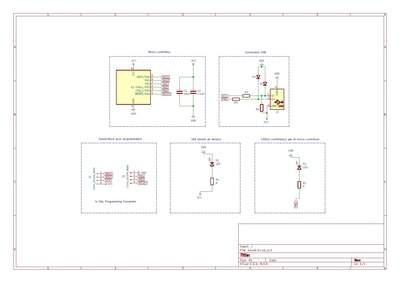

Schéma électronique de la carte :

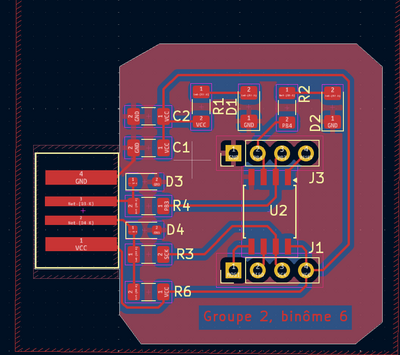

Résultat du routage :

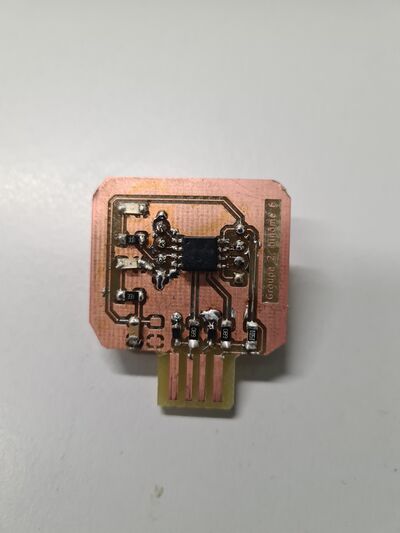

Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Media:2024_ES_B_06_carte_video.mp4
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php ... ?>
Copie écran du formulaire HTML :
Application mobile

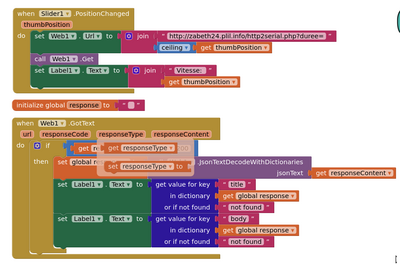

Partie principale des blocs de mon application :
Bilan
Objectif du projet : Développer une chaîne de commande complète pour un système embarqué, incluant une carte électronique, un site web interactif et une application mobile, permettant de contrôler et visualiser le fonctionnement du système.
Réalisations :
Carte électronique : Conception avec KiCAD, intégrant des LED et un microcontrôleur. Fabrication et tests concluants, illustrés dans une vidéo de démonstration.
Site Web : Développement d'une interface en PHP avec un formulaire HTML pour interagir avec la carte électronique. Fonctionnalités de contrôle et visualisation en temps réel.
Application mobile : Création d'une application multiplateforme permettant le contrôle à distance des LED et la surveillance du système.
Intégration et résultats : Les différentes composantes ont été intégrées et testées avec succès, assurant une communication fluide entre la carte, le site web et l'application mobile. Le système répond aux exigences initiales, offrant un contrôle efficace et une visualisation en temps réel.
Perspectives d'amélioration : Ajout de capteurs supplémentaires pour enrichir les fonctionnalités. Amélioration de l'interface utilisateur pour une meilleure expérience.
Ce projet a permis de mettre en pratique les compétences acquises en systèmes embarqués, en développant une solution complète intégrant matériel et logiciel. Les objectifs initiaux ont été atteints, et les résultats obtenus sont satisfaisants.
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande : Media:2024_ES_B_06_bilan.mp4
