Enseignement de spécialité SE 2025/2026 Groupe A / B8

Carte électronique

Carte réalisée en utilisant le logiciel KiCAD : File:2025 ES A 8 cao.zip.

Dans le schéma et le routage, des resistances ont été oubliées, cette erreur n'a été vue par personne jusqu'au moment de souder les composants, on a donc réalisé un pont avec des resistances.

Schéma électronique de la carte :

Mon schéma électronique

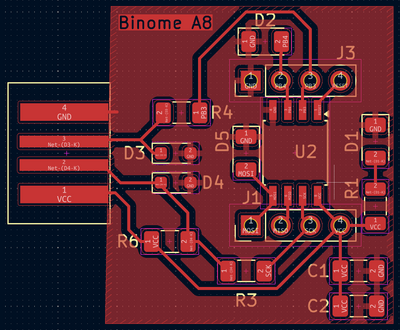

Résultat du routage :

Mon routage

Photo de la carte soudée :

Ma carte

Vidéo très courte et en basse résolution de la carte en fonctionnement :

Media:2025_ES_A_8_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
define('SERIAL_DEVICE','/dev/ttyACM0');
define('SERIAL_SPEED',9600);
$number=$_REQUEST['duree'];
system('stty -F '.SERIAL_DEVICE.' clocal -crtscts -ixon -ixoff');
system('stty -F '.SERIAL_DEVICE.' '.SERIAL_SPEED);
file_put_contents(SERIAL_DEVICE,chr($number));
?>

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Nous avons, à travers ce projet, exploré la création de circuit imprimé, la soudure des composants ainsi que la creation de site web et d'application mobile.

Vidéo du fonctionnement complet de la chaîne de commande : Media:2025_ES_A_8_bilan.mp4
